Handheld-Drohnendetektor:
Eine vollständige Anleitung zuTragbare Drohnenerkennung
Ein tragbarer Drohnendetektor ist ein tragbares Gerät zur Erkennung und Analyse von Hochfrequenzsignalen im Zusammenhang mit unbemannten Luftfahrzeugen (UAVs). Im Gegensatz zu stationären Drohnenerkennungssystemen können tragbare Drohnendetektoren vom Sicherheitspersonal getragen und zur mobilen Erkennung in verschiedenen Bereichen eingesetzt werden.
Tragbare Funkfrequenz-Drohnendetektoren können Signale von einigen Verbraucherdrohnen, FPV-Drohnen und Industriedrohnen erkennen. Sie können auch Signale von mutmaßlich unbekannten Drohnen analysieren, um Informationen wie den Standort der Drohne, den Standort des Piloten und die Remote-ID zu erhalten.

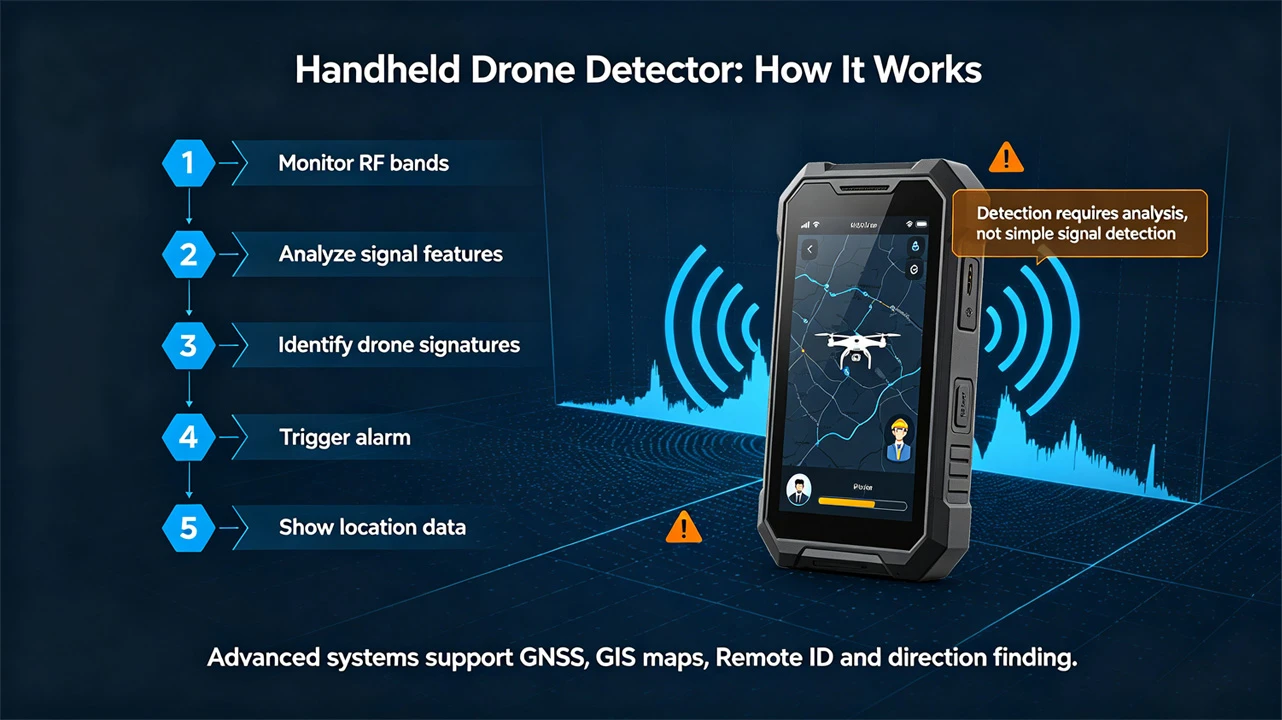

一,Wie funktionieren tragbare Drohnendetektoren?
Radiofrequenz-Drohnendetektoren (RF) umfassen normalerweise die folgenden Schritte:
1. HF-Signalüberwachung:Das Gerät überwacht kontinuierlich das ausgewählte Frequenzband und sucht nach zahlreichen drahtlosen Signalen, die in der Umgebung gleichzeitig vorhanden sein können, z. B. WLAN, Bluetooth, Kommunikationsgeräte und Industrieanlagen. Bei der Drohnenerkennung geht es nicht einfach darum, „ein HF-Signal zu erkennen und davon auszugehen, dass es sich um eine Drohne handelt“.
2. Signalanalyse:Sobald das Gerät ein relevantes Signal erkennt, analysiert es weiter Frequenzeigenschaften, Signalmuster und andere Merkmale im Zusammenhang mit der Kommunikationstechnologie der jeweiligen Drohne.
3. Drohnenidentifizierung:Das Gerät vergleicht die Analyseergebnisse mit bekannten Drohnensignaleigenschaften oder einer Identifikationsdatenbank. Für unterstützte Drohnenmodelle kann das System das Modell oder die Kategorie weiter bestimmen. Einige Systeme können auch Signale identifizieren, die sich auf gängige FPV- und Industriedrohnen beziehen.
4. Alarme:Wenn das System ein relevantes Drohnensignal identifiziert oder ein vermutetes Drohnensignal erkennt, gibt es einen Alarm an den Bediener aus. Zu den Alarmmethoden gehören Bildschirmbenachrichtigungen, akustische Alarme und Vibrationsalarme.
5.Standort und andere Informationen:Fortschrittliche tragbare Drohnen-Erkennungssysteme können auch Radiofrequenzanalysen mit GNSS-, GIS-Karten-, Remote-ID- und Peilfunktionen kombinieren. Betreiber erhalten mehr als nur eine einfache „Drohnen entdeckt“-Benachrichtigung; Sie erhalten zahlreiche Informationen über die Situation vor Ort-.
2,Welche Arten von Drohnen könnenHandheld-Drohnendetektorenerkennen?
Die tatsächlichen Erkennungsfähigkeiten hängen von der Frequenzabdeckung des Geräts, der Signalerkennungstechnologie, der Antennenkonfiguration, der Umgebung und den Signaleigenschaften der Zieldrohne ab. Moderne tragbare Drohnenerkennungssysteme können typischerweise mehrere Drohnentypen erkennen.
1, Verbraucherdrohnen:Verbraucherdrohnen sind eine gängige Art von UAV in öffentlichen und kommerziellen Umgebungen. Drohnendetektoren mit entsprechenden RFID-Funktionen können unterstützte Drohnensignale für Verbraucher identifizieren und Betreibern relevante Zielinformationen liefern.
2, FPV-Drohnen (Flexible Printed Vehicle):Geräte mit entsprechenden HF-Analysefunktionen können relevante FPV-Signale überwachen und dem Sicherheitspersonal so ein zusätzliches Situationsbewusstsein für die FPV-Drohnenaktivität vermitteln.
3, Industriedrohnen:Zu den Industriedrohnen gehören große Mehrrotordrohnen, Nutzlastdrohnen und VTOL-Drohnen (Vertical Take Off and Landing) oder Verbundflügeldrohnen. Handdetektoren, die mehrere Drohnentypen abdecken, können Sicherheitsteams dabei helfen, mehr Arten von UAVs zu überwachen, nicht nur Verbraucherdrohnen.
4, Unbekannte oder vermutete Drohnensignale:Einige fortschrittliche Drohnenerkennungssysteme verfügen über Funktionen zur Identifizierung verdächtiger Drohnensignale. Diese Funktion kann Hochfrequenzaktivitäten mit UAV-Kommunikationseigenschaften analysieren und einen Alarm wegen vermutetem UAV-Signal an Bediener ausgeben, selbst wenn das spezifische Modell nicht identifiziert werden kann. Unbekannte HF-Signale stellen nicht unbedingt UAVs dar. Die Identifizierung vermuteter Signale eignet sich besser als zusätzliche Fähigkeit zur Situationserkennung als die automatische Klassifizierung aller unbekannten Signale als UAVs.

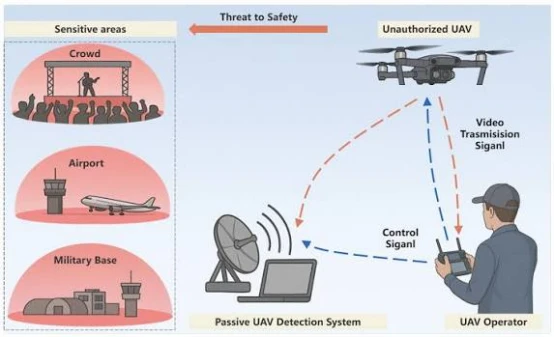

3,Was ist RF-Drohnenerkennung?
RF-DrohnenerkennungErkennt mit Drohnen verbundene Hochfrequenzaktivitäten (RF), indem es Hochfrequenzsignale überwacht und analysiert.
Eines seiner Hauptmerkmale besteht darin, dass es die von der Drohne erzeugten elektronischen Signale zur Unterstützung der Erkennung nutzen kann, anstatt sich ausschließlich auf die visuelle Beobachtung zu verlassen.
Dies kann besonders in Situationen nützlich sein, in denen:
• Drohnen sind mit bloßem Auge schwer zu erkennen;
• Bediener befinden sich in einiger Entfernung von der Drohne;
• Wetter- oder Lichtverhältnisse beeinträchtigen die visuelle Beobachtung;
• Sicherheitsteams benötigen mobile Erkennungsfunktionen;
•Große oder temporäre Bereiche erfordern eine Drohnenüberwachung.
Die Erkennung von Radiofrequenzen (RF) weist auch technische Einschränkungen auf. Nicht alle Drohnen erzeugen leicht identifizierbare HF-Signale und komplexe elektromagnetische Umgebungen können die Wirksamkeit der Erkennung beeinträchtigen. Daher sollte die RF-Erkennung grundsätzlich als unverzichtbarer Bestandteil eines integrierten Drohnenerkennungssystems angesehen werden.

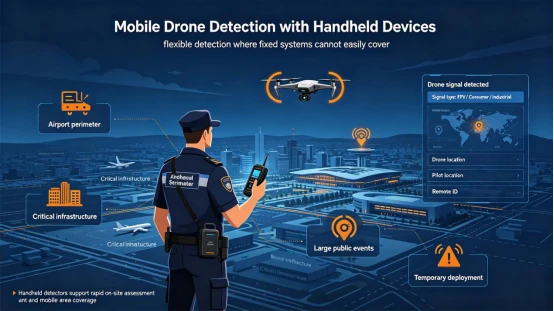

4,Warum einen tragbaren Drohnendetektor wählen?
Einer der größten Vorteile von tragbaren Drohnendetektoren ist ihre Mobilität.
Feste Erkennungssysteme können bestimmte Bereiche über längere Zeiträume abdecken, aber mit tragbaren Geräten können Bediener die Erkennungsfunktionen dorthin bringen, wo sie benötigt werden.
Es ist geeignet für:
1,Mobile Sicherheitspatrouillen:Sicherheitspersonal kann den Detektor bei Patrouillen mit sich führen.
2,Temporäre Ereignisse: Bei Großveranstaltungen kann eine vorübergehende Drohnenüberwachung erforderlich sein, wenn eine permanente Erkennungsinfrastruktur nicht geeignet ist.
3,Schlüsselbereiche:Sicherheitsteams können tragbare Drohnenerkennungsgeräte in der Nähe sensibler Einrichtungen, Industriestandorte und Sperrgebiete einsetzen.
4,Schnelle Bereitstellung:Handheld-Geräte können schnell eingesetzt werden, wenn potenzielle Drohnenaktivitäten erkannt werden.
5,Integration mit anderen Erkennungssystemen:Tragbare HF-Detektionsgeräte können auch in Verbindung mit fest installiertem Radar, Kameras, akustischen Detektionsgeräten usw. verwendet werdenUAV-ErkennungTechnologien.
5,Wie wählt man einen tragbaren Drohnendetektor aus?
Bei der Auswahl eines tragbaren Drohnendetektors sollten Sie sich nicht nur auf einen Parameter konzentrieren.
1. Frequenzabdeckung
Die Frequenzabdeckung ist einer der wichtigsten Indikatoren für RF-Drohnendetektoren. Ein breiterer Frequenzbereich ermöglicht es dem Gerät, mehr Arten von RF-Aktivitäten zu überwachen.
Beispielsweise unterstützt der AAT-H3L-D die HF-Erkennung von 70 MHz bis 6000 MHz und bietet standardmäßig 12 auswählbare Schlüsselfrequenzbänder. Darüber hinaus können je nach Projektanforderungen weitere Frequenzbänder konfiguriert werden.
2. Erkennungsentfernung
Der Erkennungsabstand wird von mehreren Faktoren beeinflusst, darunter:
•Elektromagnetische Umgebung;
•Zielsendeleistung;
•Antennenkonfiguration;
•Gebäude und Hindernisse;
•Rf-Interferenzen in der Umgebung.
Die nominelle Erkennungsentfernung des AAT-H3L-D beträgt 1,5–2 km, die tatsächliche Leistung variiert jedoch je nach Umgebung und Zielsendeleistung. Der Nennabstand des Produkts sollte als Referenz für technische Spezifikationen verstanden werden und nicht einfach als Abstand, der in allen Umgebungen erreicht werden kann.
3. Fähigkeit zur Drohnenidentifizierung
Die bloße Erkennung von HF-Signalen reicht nicht immer aus. Ein gutesDrohnenerkennungssystemsoll den Betreibern auch dabei helfen, festzustellen, ob das Signal mit einem UAV zusammenhängt, und, sofern unterstützt, das Drohnenmodell oder den Drohnentyp weiter zu identifizieren.
4. Remote-ID
Für kompatible Drohnenübertragungen kann Remote ID zusätzliche Informationen liefern. Geräte, die die Remote-ID-Auflösung unterstützen, können Folgendes erhalten:
•Drohnenstandort;
•Pilotstandort;
•Seriennummer der Drohne;
•Andere verfügbare Sendeinformationen.
5. Peilung
Wenn das Anwendungsszenario eine weitere Bestimmung der Herkunftsrichtung des Signals erfordert, kann ein Gerät mit Peilfunktion ausgewählt werden. Der AAT-H3L-D unterstützt eine optionale Peilantenne mit einer Peilgenauigkeit von ca. 15 Grad. Dies hilft Betreibern, die ungefähre Richtung des erkannten HF-Signals vor Ort zu bestimmen.
6. Akkulaufzeit und Tragbarkeit
Für mobile Sicherheitsanwendungen sind Gewicht, Größe, Akkulaufzeit und Tragemöglichkeiten des Geräts entscheidend.
Der AAT-H3L-D wiegt weniger als oder gleich 900 g und misst etwa 225 × 78 × 43 mm (ohne Antenne), mit einer Batterielebensdauer von mehr als oder gleich 6 Stunden. Es verfügt außerdem über einen Schnellverschluss-Clip zur Verwendung mit taktischer MOLLE-Ausrüstung.
7. Schutz im Freien:Elektronische Geräte, die im Freien verwendet werden, können durch Staub, Feuchtigkeit und Temperaturschwankungen beeinträchtigt werden.
Der AAT-H3L-D hat die Schutzart IP55 und einen Betriebstemperaturbereich von -20 bis 50 Grad.

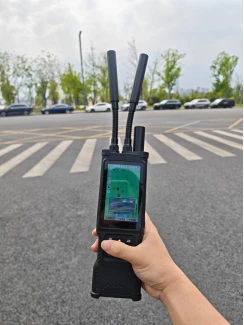

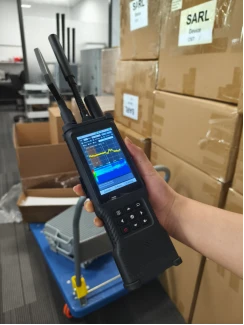

7,AAT-H3L-D Handheld-RF-Drohnenortungsgerät
Der AAT-H3L-D ist eintragbare RF-DrohneOrtungsgerät für die HF-Erkennung und Signalanalyse tragbarer Drohnen.
Das Gerät verwendet eine passive HF-Überwachungsmethode und sendet während der Erkennung keine aktiven HF-Signale aus, wodurch es für HF-Überwachungsszenarien geeignet ist, die eine geringe Beobachtbarkeit erfordern.
Der AAT-H3L-D unterstützt einen Frequenzbereich von 70–6000 MHz und bietet standardmäßig 12 auswählbare Schlüsselfrequenzbänder. Das Gerät kann verschiedene Drohnensignale identifizieren, darunter unterstützte Verbraucherdrohnen, FPV-Drohnen und typische Industriedrohnen.
Für unterstützte Mainstream-Modelle kann das System Informationen wie Drohnenmodell, Seriennummer, Drohnenstandort und Pilotenstandort weiter analysieren und gleichzeitig die Analyse von Remote-ID-Nachrichten unterstützen.
Das Gerät verfügt über einen 4-Zoll-Farb-LCD-Bildschirm und integriert GNSS-Positionierung, GIS-Karteninteraktion, Spektrumerkennung, Vibrations- und Tonalarme und unterstützt optionale Richtantennen.
8,GNSS-Kartierung und Spektrumanalyse
Der praktische Wert tragbarer Erkennungsgeräte kann weiter gesteigert werden, wenn UAV-Erkennungsinformationen mit geografischen Standort- und elektromagnetischen Umgebungsinformationen kombiniert werden.
Der AAT-H3L-D integriert GNSS-Positionierungs- und GIS-Karteninteraktionsfunktionen und ermöglicht so die Echtzeitanzeige des Gerätestandorts und Kartenoperationen auf dem Bildschirm.
1,Zu den wichtigsten Kartenfunktionen gehören:
•Echtzeit-GNSS-Positionierung;
•Kartenzoomen;
•Satellitenkarte;
•Standardkarte;
•Manuelle Positionierung (Einstellung von Breiten- und Längengrad);
•Erkennungsmodus und Dekodierungsmodus
•DOA-Zugriff auf die Peilschnittstelle
•Offline-Kartendatenimport.

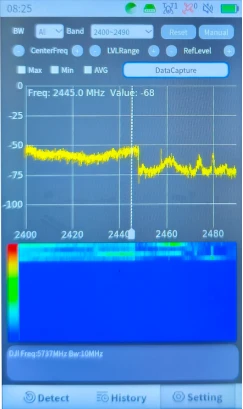

Das Gerät unterstützt außerdem die Echtzeit--Spektrum- und Zeitfrequenzkartenanzeige-.

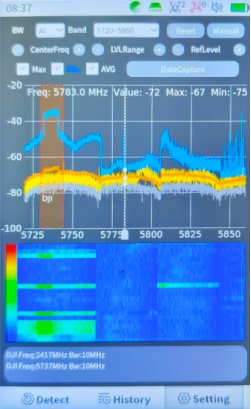

2,Zu den Spektrumfunktionen gehören:
•Vergrößern und verkleinern;
•Maximalwert halten;
•Halten des Mindestwerts;
•Zeit-Frequenzanalyse.
Der AAT-H3L-D kann nicht nur als tragbarer UAV-Detektor, sondern auch für die grundlegende tragbare Umgebungsüberwachung des elektromagnetischen Spektrums verwendet werden.
9,Anwendungsszenarien von tragbaren UAV-Detektoren
Tragbare UAV-Erkennungssystemekann auf eine Vielzahl von Sicherheitsszenarien angewendet werden.
1,Groß-Veranstaltungssicherheit
Sicherheitsteams können tragbare UAV-Erkennungsgeräte bei Veranstaltungen im Freien, in Stadien, bei öffentlichen Versammlungen und in vorübergehend gesperrten Bereichen einsetzen.
2,Patrouillen der öffentlichen Sicherheit
Mobiles Sicherheitspersonal kann die Ausrüstung bei Patrouillen tragen, um potenzielle UAV-Aktivitäten zu überwachen, ohne vollständig auf eine feste Erkennungsinfrastruktur angewiesen zu sein.
3,Schutz wichtiger Bereiche
Sensible Einrichtungen und wichtige Bereiche können die tragbare UAV-Erkennung als zusätzliches technisches Mittel zur Lageerkennung in geringer Höhe nutzen.
4,Gegen-UAS-Anwendungen
Tragbare RF-Detektoren können als Erkennungs- und Identifizierungskomponenten in einem umfassenderen Counter-UAS-System dienen.
Es ist wichtig zu beachten, dass Erkennung und Störung unterschiedliche Funktionen sind. Die Hauptaufgabe eines Drohnendetektors besteht darin, potenzielle Drohnenaktivitäten zu erkennen, zu analysieren und zu identifizieren. Dies bedeutet jedoch nicht, dass das Gerät selbst über Störfunktionen oder andere Gegenmaßnahmen verfügt.
十,Fazit: Wie wählt man den richtigen tragbaren Drohnendetektor aus?
Tragbare Drohnendetektoren bieten Sicherheitsteams flexible, tragbare und schnell einsetzbare Funktionen zur Drohnenerkennung.
Bei der Auswahl der Ausrüstung sollten Sie sich nicht nur auf die Reichweite konzentrieren. Frequenzabdeckung, Signalanalysefunktionen, Drohnenidentifizierung, Remote-ID, Identifizierung unbekannter Signale, Peilung, GNSS-Kartierung, Batterielebensdauer, Schutzstufe und Systemintegrationsfähigkeiten wirken sich alle erheblich auf den Wert der Ausrüstung in praktischen Anwendungen aus.
